產品型號：D643H/W/Y
公稱通徑：DN50mm~DN2000mm
壓力范圍：PN0.6MPa~6.4MPa
使用溫度：-40℃~425℃
適用介質：導熱油、蒸汽、燃?xì)?
執照標準：JB/T8527
法蘭標準：GB/T9113
長度標準：GB/T12221
檢驗標準：GB/T13927
產品結構特征
三偏心蝶閥是將正錐角旋轉一個角度改為斜錐角，這樣閥桿與閥體中心偏心減小，開啟力矩也隨之減小。廣泛用于冶金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
其主要結構特點有
1、蝶板與密封面啟閉無摩擦，強制密封；
2、可以任意位置安裝；
3、零泄漏結構設計；
4、可選擇金屬與非金屬，金屬與金屬密封方式；
5、有單向閥門和雙向閥門供客戶選擇；
6、可選擇動負載式填料;
7、可選擇低泄露填料滿足ISO 15848要求;
8、閥桿可加長設計;
9、可以按客戶要求設計低溫閥門或超低溫閥門。

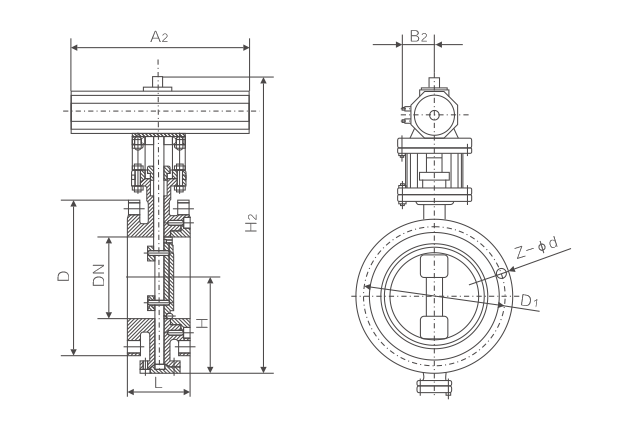

主要外形連接尺寸
|
DN |
L |
H |
D643H |
PN1.6MPa |
PN2.5MPa |
||||||||
|
毫米 |
英寸 |
短 |
長 |
H2 |
A2 |
B2 |
D |
D1 |
Z-φd |
D |
D1 |
Z-φd |
|
|
50 |
2 |
108 |
150 |
112 |
625 |
245 |
72 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
2-1/2 |
112 |
170 |
115 |
625 |
245 |
72 |
185 |
145 |
8-18 |
185 |
145 |
8-18 |
|
80 |
3 |
114 |
180 |
120 |
645 |
245 |
72 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
4 |
127 |
190 |
138 |
675 |
355 |
92 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
|
125 |
5 |
140 |
200 |
164 |
715 |
355 |
92 |
250 |
210 |
8-18 |
270 |
220 |
8-26 |
|
150 |
6 |
140 |
210 |
175 |
800 |
355 |
92 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
|
200 |
8 |
152 |
230 |
200 |
850 |
250 |
170 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
|
250 |
10 |
165 |
250 |
243 |
925 |
250 |
170 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
|
300 |
12 |
178 |
270 |
250 |
1035 |
450 |
220 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
|
350 |
14 |
190 |
290 |
280 |
1070 |
450 |
220 |
520 |
470 |
16-26 |
555 |
490 |
16-33 |
|
400 |
16 |
216 |
310 |
305 |
1190 |
450 |
220 |
580 |
525 |
16-30 |
620 |
550 |
16-36 |
|
450 |
18 |
222 |
330 |
350 |
1250 |
650 |
280 |
640 |
585 |
20-30 |
670 |
600 |
20-36 |
|
500 |
20 |
229 |
350 |
380 |
1290 |
650 |
280 |
715 |
650 |
20-33 |
730 |
660 |
20-36 |
|
600 |
24 |
267 |
390 |
445 |
1455 |
850 |
380 |
840 |
770 |
20-36 |
845 |
770 |
20-39 |
|
700 |
28 |
292 |
430 |
480 |
1585 |
850 |
380 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
|
800 |
32 |
318 |
470 |
530 |
1700 |
1250 |
380 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
|
900 |
36 |
330 |
510 |
580 |
1865 |
1250 |
380 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
|
1000 |
40 |
410 |
550 |
650 |
2015 |
1250 |
380 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
|
1200 |
48 |
470 |
630 |
760 |
2250 |
1250 |
380 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 |
